Собственноручное создание теплого водяного пола из полипропиленовых труб

Теплый пол из полипропиленовых труб пользуется популярностью из-за своих многочисленных положительных свойств. Для устройства своими руками напольного отопления более эффективно применять именно эти элементы. Стальные трубы – это пережиток.

Полипропиленовые трубы для водяного теплого пола

Полипропиленовые трубы для водяного теплого пола

Преимущества

Если сделать напольное отопление при помощи ПВХ-труб, удается достигнуть множества преимуществ. В их число входит:

Структура полипропиленовой трубы

Структура полипропиленовой трубы

  • долгий срок службы теплого водяного пола. Полипропиленовые трубы могут эффективно работать на протяжении 50 лет;
  • полипропилен обладает высокой химической стойкостью;
  • такие трубы не подвержены коррозии. На их внутренней поверхности не накапливается накипь;
  • такие трубы отличаются низким уровнем шума;
  • отдельные элементы системы соединяются между собой монолитно. Это обеспечивает ее долгий срок службы, поскольку исключаются утечки теплоносителя;
    Характеристики полипропиленовых труб

    Характеристики полипропиленовых труб

  • монтаж полипропиленовых труб происходит при помощи специального сварочного аппарата. С ним может работать любой человек без соответствующего опыта;
  • полипропилен обеспечивает высокую кислородонепроницаемость. Это позволяет продлить срок службы всех металлических деталей, которые не будут подвергаться коррозии;
  • цена полипропиленовых труб радует. Также низкой стоимостью отличаются дополнительные детали для монтажа всей системы (фитинги и другие);
    Срок службы полипропиленовых труб разных типов с показателями температур и давления

    Срок службы полипропиленовых труб разных типов с показателями температур и давления

  • полипропилен отличается высокой прочностью. Он способен эффективно работать при наличии высокого давления от циркулирующего теплоносителя;
  • небольшой вес, что обеспечивает простоту монтажа;
  • при замерзании теплоносителя не происходит разрушение стенок трубопроводов. Они способны расширяться, а после повышения температуры принимать первоначальную форму;
  • полипропилен считается экологически безопасным. Он не выделяет токсических веществ в процессе эксплуатации.

Недостатки

При применении полипропиленовых труб для устройства напольного отопления необходимо использовать элементы с армированными стенками. Применение обычных материалов приведет к снижению срока службы системы. Неармированные стенки не могут справиться с высокой нагрузкой от циркулирующего теплоносителя под давлением. Также определенное воздействие наблюдается от стяжки и других элементов теплого пола.


Как монтировать полипропиленовые трубы

Еще одним недостатком полипропилена считается его неустойчивость к воздействию высоких температур. Поэтому его запрещено использовать в помещениях с высокой пожароопасностью. Нормальной рабочей температурой полипропилена считается +75°С (давление до 7,5 атм.). Его можно эксплуатировать при +95°С, но в таком случае значительно снижается срок службы. Поэтому при устройстве системы напольного отопления необходимо позаботиться о том, чтобы теплоноситель достигал оптимальной температуры.

Разновидности полипропиленовых трубопроводов

Полипропиленовые трубы популярны при устройстве теплого пола, системы водоснабжения и других инженерных сетей в доме. Они могут быть однослойными или многослойными. Каждый вариант имеет свою сферу применения.
Полипропиленовые трубы для систем водоснабжения и отопления

Однослойные

Основные разновидности:

Таблица размеров однослойных полипропиленовых труб

Таблица размеров однослойных полипропиленовых труб

  • РРН. Трубопроводы изготавливаются из гомополипропилена. Не используются для устройства напольного отопления, но широко применяются для систем водоснабжения, вентиляции;
  • РРВ. Изготавливаются из блок-сополимера полипропилена. Отличаются высокой прочностью и стойкостью;
  • PPR. Для производства используется рандом-сополимер полипропилен. Трубы из данного материала способны эффективно распределить произведенную нагрузку по своим стенкам;
  • PPs. Трубы данного типа являются трудновоспламеняемыми. Они способны эффективно работать при температуре, которая не превышает +95°С.

Многослойные

Существует несколько видом многослойных труб, которые усилены армирующим слоем из следующих материалов:

Технические характеристики многослойных полипропиленовых труб

Технические характеристики многослойных полипропиленовых труб

  • алюминия. Тонкий армирующий лист наносится на внешнюю поверхность трубопровода. При соединении нескольких элементов алюминиевый слой срезается на 1 мм. Также существуют вариации, где армирование осуществляется внутри — между стенок. Полипропиленовые трубы с алюминиевым армированием способны эффективно работать при температуре +95°С (кратковременно при +110°С);
  • стекловолокна. Армирующий слой размещают между листами полипропилена. Данные трубопроводы эффективны при устройстве напольного отопления;
  • композит. Смесь из волокон алюминия и стекловолокна укладывают между двумя слоями полипропилена.

Подготовительные работы к укладке теплого водяного пола

Сделать своими руками теплый пол с применением полипропиленовых труб невозможно, если правильно не подготовить основание для их укладки:

  • На первом этапе застилается гидроизоляция. Для этого рекомендуют использовать толстую полиэтиленовую пленку, которая не способна пропустить влагу. Гидроизоляцию желательно завести на стены на расстояние 10 см.
    Подготовка основания перед монтажом теплого водяного пола

    Подготовка основания перед монтажом теплого водяного пола

  • Укладывается теплоизоляция. Можно использовать разные утеплители в виде рулонов или плит. Если выбран экструдированный пенополистирол, необходимо следить, чтобы между отдельными элементами не образовывались щели. Они станут источниками проникновения холодного воздуха. Для этого утеплитель рекомендуют укладывать в два слоя. Верхние плиты должны перекрывать стыки нижних. Для устранения мостиков холода все щели можно заполнить монтажной пеной.
  • Укладывается теплоизоляционная подложка с фольгированным покрытием. Используя пенофол, можно значительно повысить эффективность напольного отопления, поскольку воспроизведенное тепло будет отражаться в помещение. Для герметизации стыков используют скотч.

Расчет необходимой длины трубопровода

Укладка трубопроводов своими руками в стяжке должна воспроизводиться по определенной схеме. Теплый пол из полипропиленовых труб может иметь форму:

  • змейки;
  • двойной змейки;
  • спирали;
  • угловой змейки (и другую).
    Варианты укладки труб

    Варианты укладки труб

Для устройства теплого пола своими руками шаг между витками должен составлять от 10 до 30 см. В большинстве случаев достаточно 30 см. На участках со значительными теплопотерями можно уменьшить шаг до 15 см. Высокая эффективность напольного отопления сохраняется, если сделать водяной контур в цементно-песчаной стяжке с максимальной длиной 80 м (идеальный вариант — до 50 м).

Расчет длины контура водяного теплого пола

Расчет длины контура водяного теплого пола

Для расчета необходимого количества трубопроводов можно воспользоваться миллиметровой бумагой. На ней в масштабе рисуют план помещения, где изображается схема теплого пола. Измерив длину контура, можно сориентироваться о необходимом количестве труб. Также это легко узнать, если использовать обычную нить. Ее укладывают на пол по схеме, которая выбрана для устройства теплого пола.

После всех манипуляций достаточно измерить длину нити, которая будет соответствовать метражу трубопроводов. При использовании любого варианта нужно увеличивать требуемый объем на 10%.

Укладка труб

Сварка полипропиленовых труб

Сварка полипропиленовых труб

Для укладки полипропиленовых труб в стяжке рекомендуют использовать схему «спираль». Таким способом можно обеспечить более равномерный подогрев поверхности и облегчить монтаж. Трубы будут укладываться с большим радиусом, чего нет при использовании схемы «змейка».

Для крепления водяного контура на подготовленное основание укладывают металлическую сетку. Она также позволит укрепить слой стяжки, которая прослужит более длительный период. Трубы крепятся к сетке при помощи металлической проволоки или пластиковых хомутов.

Установку данных элементов стоит производить через каждые 0,8 м. Слишком сильно затягивать крепежные детали не следует, чтобы не вызвать деформацию труб. Также их можно зафиксировать непосредственно к теплоизоляции при помощи дюбелей.

Завершительный этап

После установки водяного контура нужно произвести его подключение к коллекторной группе. Один конец подсоединяется к подаче, другой – к обратке. После подключения к коллектору необходимо протестировать систему отопления. Это можно сделать, если запустить теплоноситель в теплый пол. Давление системы должно быть выше рабочего, но не больше 6 Бар.

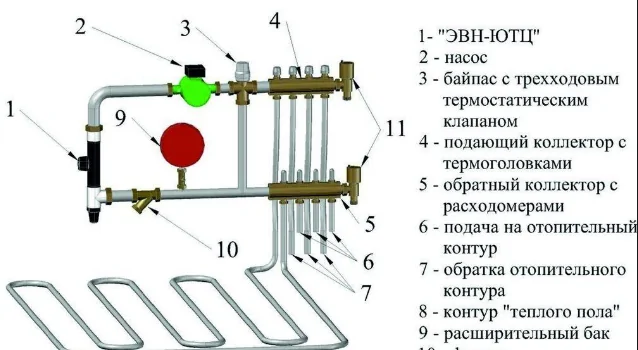

Подключение водяного теплого пола к коллектору

Подключение водяного теплого пола к коллектору

Каждые полчаса нужно поднимать его уровень до прежнего показателя. Такие действия повторяют три раза, после чего оставляют напольное отопление в покое на 24 часа. Если за это время давление опустилось не больше, чем на 2 Бар, значит, установка прошла успешно. На последнем этапе переходят к стяжке. Когда она высохнет, можно приступать к укладке напольного покрытия.
