Способы монтажа теплого водяного пола без цементной стяжки

Без стяжки
Как можно сделать теплый водяной пол без цементной стяжки, в каких случаях он необходим, его преимущества перед бетоном, необходимые материалы, технология укладки полистирольных плит, монтаж деревянных модулей или реек.

Есть несколько технологий монтажа теплого водяного пола, однако, у сухой системы, без использования цементной стяжки, много преимуществ:

  • простота укладки – сделать ее можно самостоятельно, не привлекая специалистов;
    Деревянная система теплого водяного пола без стяжки
    Деревянная система теплого водяного пола без стяжки
  • вся конструкция легковесна – на 1 м2 придется до 30 кг материалов, в то время как для бетона потребуется до 250 кг;
  • вся система имеет сравнительно небольшую толщину – от 6 см;
  • такой пол будет иметь хорошие звукоизоляционные показатели;
  • начинать укладку финишного покрытия можно сразу, после сборки сухой конструкции, а бетонная стяжка сохнет около месяца;
  • монтаж можно осуществлять на любое черновое покрытие: бетонные перекрытия, старый деревянный пол.

Однако есть один, но существенный недостаток: такие конструкции легко подвержены деформациям под воздействием влаги. Для того, чтобы это исключить, нужно уделить особое внимание системе гидроизоляции.

Когда может возникнуть необходимость сухой конструкции теплого пола

Есть ряд факторов, которые делают невозможным или сильно затруднительным выполнение бетонной стяжки для теплого водяного пола:

Устройство водяного тёплого пола с бетонной стяжкой
Устройство водяного тёплого пола с бетонной стяжкой
  • слабые перекрытия, неспособные выдержать больших нагрузок;
  • ограниченная высота комнаты, которая не позволяет дополнительно убирать еще 10 см;
  • невозможность организовать в помещении замес бетона – например, в квартиру на высоком этаже трудно доставить бетоносмесительный агрегат;
  • если нет опыта в приготовлении цементного раствора, но есть желание выполнить всю работу самостоятельно, своими руками;
  • когда ограничены временные рамки на проведение строительства или ремонта.

Основные виды конструкций теплого пола без стяжки

Теплый пол без стяжки можно сделать с использованием двух систем:

  • полистирольных плит;
    Полистирольная система теплого водяного пола
    Полистирольная система теплого водяного пола
  • деревянных реек или модулей.
    Система из деревянных реек для водного теплого пола
    Система из деревянных реек для водного теплого пола

У каждого из этих способов есть свои преимущества и особенности.

Разновидности полистирольных плит

Полистирольные плиты могут быть двух видов:

  • маты с выступами или пазами, в которые укладываются трубы;

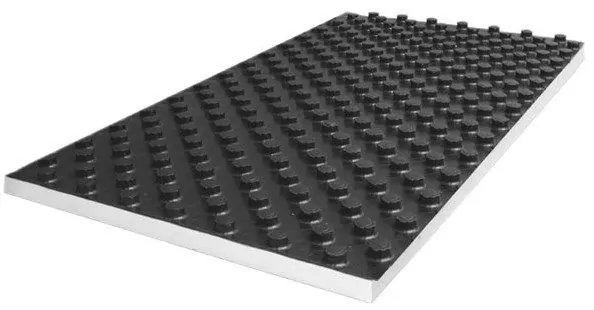

    Маты с выступами для укладки теплого пола без стяжки
    Маты с выступами для укладки теплого пола без стяжки
  • гладкие маты.
    Полистирольный гладкий мат для теплоизоляции теплого пола
    Полистирольный гладкий мат для теплоизоляции теплого пола

Проще всего осуществлять монтаж отопительной системы на плиты с выступами – это так называемые бобышки, между которыми легко укладывать трубы, сделанные из любого материала:

  • полиэтиленовые;
    Структура полиэтиленовой трубы
    Структура полиэтиленовой трубы
  • металлические;
    Медные трубы для водяных теплых полов
    Медные трубы для водяных теплых полов
  • металлопластиковые.
    Структура металлопластиковой трубы
    Структура металлопластиковой трубы

Полистирольные маты можно укладывать на основание, выполненное из дерева или бетона. Конструкция с использованием этих плит может выдержать любое финишное покрытие, даже плитку. Если полистирольные плиты не имеют бобышек – гладкие, то пазы для укладки труб следует вырезать самостоятельно. Это бюджетный вариант, наиболее часто можно встретить листы обычного пенопласта (ПСБ-С-35, 50), или экструдированный полистирол – пеноплекс. Листы имеют толщину до 4 см.

Укладка полистирольной системы с использованием гладких листов пенопласта для теплого пола
Укладка полистирольной системы с использованием гладких листов пенопласта для теплого пола

Маты с выступами представляют собой тот же лист пенопласта, на поверхности которого есть специальные выступы или цилиндры, высота их 25 мм. Между этими цилиндрами удобно размещать трубы. Наиболее часто для систем теплого водяного пола, применяются полиэтиленовые трубы с диаметром 16 мм, закрепленные в пазы – они надежно зафиксированы и не сдвигаются. Кроме того, на таких матах установлены монтажные замки, благодаря которым процесс сборки значительно упрощается.

Для наилучшего распределения тепла от нагревательных элементов, в системе используются металлические пластины. Они размещаются на участках, где трубы будут лежать ровно, и способствуют созданию сплошного теплового поля.
Теплый пол под ламинат без цементной стяжки
[ads-mob-1][ads-pc-1]

Технология монтажа теплого водяного пола с применением плит из полистирола

Технологии укладки гладких полистирольных матов и плит с бобышками схожи. Различия заключаются лишь в дополнительном этапе – вырезании пазов на поверхности гладкой плиты.

Этапы монтажа теплого водяного пола:

Настильная схема устройства теплого пола
Настильная схема устройства теплого пола
  • Поверхность чернового пола очищается от пыли и мусора;
  • Проверяется степень перепада уровня пола (должна быть в пределах до 2 мм на каждые 2 м2) – если уклон превышает норму, следует выполнить тонкую стяжку;
  • Для гидроизоляции на основании расстилается плотная полиэтиленовая пленка. Ее толщина должна быть не менее 200 мкр. Полотна следует разместить внахлест, с запасом до 10 см. Все стыки нужно зафиксировать с помощью скотча;
  • Раскладка демпферной ленты вдоль всех стен помещения. Ее назначение – компенсировать линейное расширение конструкции во время тепловых нагрузок.
  • Впритык к стенам укладываются маты, которые скрепляются между собой замковой системой;
  • Для более прочной фиксации можно стыки обработать клеем;
  • Осуществляется разметка для укладки труб. Они могут располагаться змейкой или спиралью. Наиболее распространенный вариант – змейка, но при этом следует помнить, что нельзя использовать один водяной контур для смежных комнат. А если помещение большое, то следует сделать два контура, по одному на каждые 40 м2;

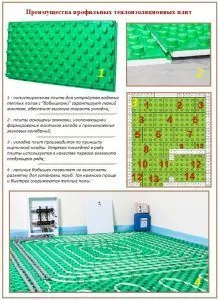

    Преимущества профильных теплоизоляционных плит
    Преимущества профильных теплоизоляционных плит
  • В подготовленные пазы или по разметке, между бобышками укладываются металлические пластины;
  • Нагревательные трубы нужно поместить в пазы металлических пластин. На изгибах, где труба выходит за рамки пластины и размещается в полистирольном мате, следует сделать полиэтиленовую подложку, чтобы выровнять всю систему;
  • После прокладки труб вся система застилается полиэтиленовой пленкой, а для лучшей гидроизоляции полотна располагаются внахлест и скрепляются скотчем;
  • Последний слой пирога – листы ГВЛ, их следует уложить в два слоя, в шахматном порядке, для фиксации, стыки смазываются клеем ПВА. Между собой листы скрепляются саморезами. Оптимальной считается толщина этого слоя, равная 1 см.

Деревянные модули для теплого пола

Такая система более всего предпочтительна в деревянных домах, в которых перекрытие выполнено с использованием балок.

Водяной теплый пол своими руками

Есть два типа деревянных систем:

  • модульные;
  • реечные.
    Реечная и модульная деревянная система
    Реечная и модульная деревянная система

Модули продаются в готовом виде, их собирают непосредственно в помещении. Они имеют специальные канавки, внутрь которых закладываются трубы. Реечную систему можно сделать самостоятельно из МДФ или ДСП. Планки должны отвечать особым требованиям:

  • толщина – минимум 2 см;
  • влажность – до 10%;
  • ширина – 130 мм, если трубы размещаются с шагом 150 мм.

Технология монтажа теплого пола на реечную систему:

Монтаж деревянной системы теплого пола реечного типа
Монтаж деревянной системы теплого пола реечного типа
  • черновую поверхность нужно очистить и выровнять, при необходимости;
  • застилается полиэтилен, необходимый для гидроизоляции;
  • с помощью маркера наносится разметка мест, по которым будут проложены трубы;
  • далее – раскладка реек, которая должна быть поперечной к опорным лагам. Рейки нужно закрепить с двух сторон от намеченного контура саморезами. В местах поворота трубы рейки следует также закруглить;
  • для равномерного прогревания пола используют опорные пластины с пазами. Их закрепляют на рейках шурупами;
  • труба помещается в пазы металлической пластины, дополнительно ее фиксировать не нужно;
  • вся конструкция накрывается полиэтиленом;
  • завершающие слои пирога – листы гипсоволокна, они укладываются в шахматном порядке в два слоя;
    Схема реечной конструкции по лагам
    Схема реечной конструкции по лагам
  • можно приступать к укладке финишного покрытия.
  • Если используются модульные деревянные элементы, то весь процесс гораздо упрощается:
  • на очищенном полу собираются все элементы, которые уже имеют подготовленные канавки для нагревательных элементов. Между собой модули соединяются саморезами;
  • необходимо использовать пленку для гидроизоляции до монтажа модулей и после раскладки труб;
  • можно приступать к финишной отделке.

Сухой теплый пол не требует бетонной стяжки, можно сразу наносить разное финишное покрытие:

Пирог сухого теплого пола без стяжки
Пирог сухого теплого пола без стяжки
  • линолеум;
  • ковролин;
  • паркет;
  • плитку;
  • ламинат.

Нужно лишь обращать внимание на маркировку материалов, чтобы было разрешено использовать их для теплого водяного пола.
