Монтаж дымоходов и печей

Монтаж печи
Монтаж печей и дымоходов – как проводить, основные правила, требования к высоте трубопровода, пошаговая инструкция установки кирпичной печи, печи-камина, кирпичного, двойного и дымохода для печей-каминов.

Монтаж всей отопительной системы, начиная с печи заканчивая дымоходом, должен проходить с соблюдением всех строительных норм и правил. Выполнить работу можно даже своими руками за максимально короткие сроки.

Пошаговая инструкция монтажа кирпичной печи

Стандартные размеры кирпича
Стандартные размеры кирпича

Данная схема подразумевает установку печи в загородном деревянном доме, в которую встроена топочная камера в виде кассеты. Основной корпус отопительного прибора выложен из керамического кирпича марки М200, а облицовка произведена при помощи декоративного камня.

  • Подготовка основания. Выкопайте небольшую яму, сделайте песчаную и щебневую подушку.
  • Заливка фундамента. Делаем железобетонную плиту размером 1,5 м х 1 м, толщиной 0,2 м. Используем бетонную смесь, оптимальная пропорция которой 1:1:3, где одна часть – песок, одна часть – цемент, три части – гравий. Основание армируем при помощи металлической проволоки диаметром 6-8 мм, которую укладываем с шагом 100-200 мм.
  • Кирпичное основание. Уложите 3-4 ряда кирпича до уровня чистого пола, которые будут играть роль основания для основного корпуса печки. Для приготовления раствора для кладки используйте специальную печную смесь с красной глиной. Горизонтальная поверхность фундамента должна быть идеально ровной. Проверьте это при помощи строительного уровня.

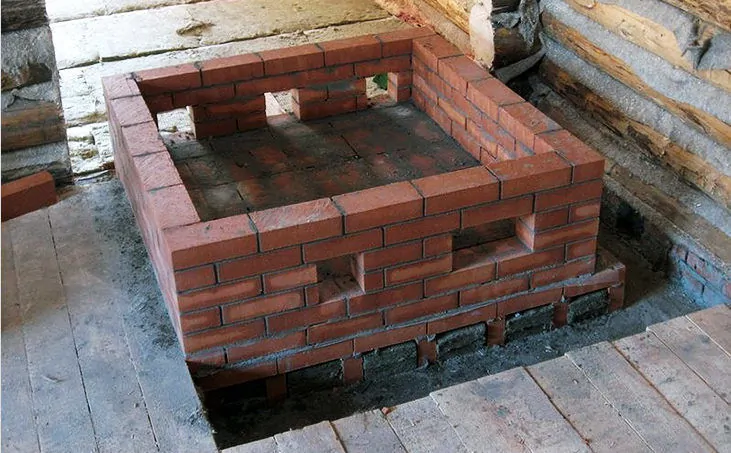

Фундамент топки печи
Фундамент топки печи
  • Выкладываем основание под топочную камеру и дровник. Сначала выложите кирпич без раствора, чтоб определиться с размещением всех элементов. После этого произведите укладку 3 рядов кирпича. С одной стороны предусмотрите место для топки, а с другой – для дров. На этом этапе также нужно обустроить зольник и поддувало.
  • Все металлические элементы для установки топочной камеры спрячьте при помощи кирпича.
  • Устанавливаем кассету камина. Нужно поставить корпус топки на кирпичное основание. Обязательно проверьте строительным уровнем правильность положения кассеты во всех плоскостях.
  • Возведение стенок. Перед кладкой стенок приклейте на края топки строительный скотч, чтоб уберечь корпус от механических повреждений. Кирпич укладывайте до уровня верхнего обреза топочной камеры. Внутренние элементы выполните из обычного красного кирпича, а внешние – из облицовочного. Для придания определенной формы материалу используйте обрезной круг по керамике.
  • Над топкой при помощи кирпича сделайте перемычку, чтоб равномерно распределить нагрузку от верхних рядов кладки.
  • Завершающий этап. Уложите несколько рядов кирпича выше топочной камеры и сделайте надпечье. Тщательно затрите все щели раствором, чтоб добиться герметизации печи.

Установка кирпичного дымоотвода

Кладка кирпичного дымоотвода
Кладка кирпичного дымоотвода

После окончания возведения основного корпуса печи в загородном доме приступайте к монтажу дымохода.

  • Сначала выложите основание дымохода из трех рядов кирпича на глиняно-песчаном растворе. Внутренний диаметр трубопровода при мощности печки меньше 3,5 кВт должен составлять 130 мм х 130 мм, при мощности 3,5-4,5 кВт – 130 мм х 260 мм, при мощности больше 4,5 кВт – 260 мм х 260 мм.
  • Ближе к поверхности перекрытия нужно сделать специфический противопожарный кожух – распушку. Это достигается постепенным увеличением внутреннего диаметра дымохода. Каждый следующий кирпич смещается на ¼ длины.
  • Высота распушки дымохода должна быть не меньше 50 см. Если она меньше, тогда поверхность расширения нужно изолировать при помощи негорючих материалов. Рекомендуется использовать листы асбеста.
  • На участке дымохода между перекрытием и крышей выложите вертикальный стояк из кирпича с таким же внутренним диаметром, как и у основания.
  • Со стороны улицы обустройте кирпичную трубу дымохода с расширением – выдрой. Оно нужно для предотвращения попадания влаги с улицы на чердак. Способ кладки расширения трубопровода зависит от угла наклона крыши. Для работы с обустройства дымохода снаружи здания используйте раствор, который содержит цемент.
  • Установите своеобразный металлический фартук для защиты трубы, которая отводит продукты горения с отопительной системы.

Монтаж двойного трубопровода

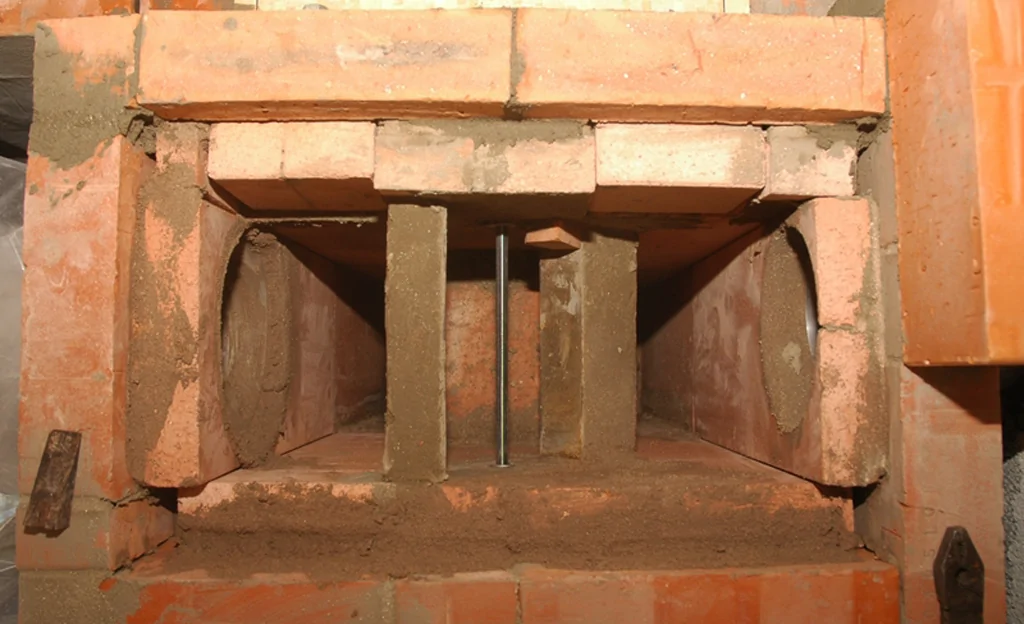

Двойной дымоход
Двойной дымоход
Очень эффективна модель дымохода в загородном доме или даче, в которой используется двойная труба. Внутренняя часть выполняется из металлического цилиндра, а внешняя – из кирпичного кожуха.

Данная схема имеет ряд преимуществ:

  • газы, которые образовываются в топочной камере, выходят быстрее наружу;
  • отпадает необходимость обустраивать специальные расширения – распушки;
  • увеличение герметичности дымохода;
  • продление срока службы отопительной системы;
  • увеличение пожарной безопасности здания.

Особенностью этой конструкции дымоотвода есть то, что он устанавливается не на отопительный прибор, а отдельно около него. Для этого нужно предусмотреть небольшой фундамент, который должен иметь глубину 30 см. После подготовки основания производится кладка вертикальной шахты.

Внутри кирпичного кожуха устанавливается металлический трубопровод. Сборку его частей производите сверху вниз, при этом каждый следующий элемент вставляйте внутрь предыдущего. Не забудьте тщательно обработать все стыки при помощи огнестойкого герметика.

Также в нижней части трубопровода нужно сделать отверстие с дверцей для прочистки отопительной системы от сажи.

Особенности монтажа печей-каминов

Схема утановки печи для обогрева воздухом
Схема утановки печи для обогрева воздухом
