Как уложить теплый пол в каркасном доме – виды систем теплого пола, пригодные для укладки в каркасном доме, описание этапов монтажа водяной и электрической систем теплого пола.

Все чаще жители крупных мегаполисов перебираются на постоянное место жительства за город. И все реже они покупают кирпичные дома: то ли по причине напоминания о тоскливой городской жизни, то ли от нехватки средств. В последнее время растет заинтересованность граждан в экологичном жилье, где можно вздохнуть полной грудью, ощущая невероятно приятный запах дерева.

Теплый пол в каркасном доме
Теплый пол в каркасном доме

Однако покупка деревянного дома связана с риском приобретения «сырого материала». Переехав в такое жилье, люди обнаруживают, что брус или бревно в доме покрываются смолой, а между ними появляются щели.

Альтернативой деревянным домам являются дома каркасные, набирающие все большую популярность не только в странах Европы, но и на территории России. Их особенностью является быстрота возведения и отсутствие капитального фундамента. Так как в процессе строительства применяются легкие материалы, такие дома строятся на сваях.

Схема устройства пола в каркасном доме
Схема устройства пола в каркасном доме

Преимуществом такого способа строительства является воздухообмен, осуществляемый под домом, который препятствует гниению досок чернового основания. А недостаток заключается в сквозняке, продувающем даже теплоизоляцию, которой защищено основание пола. Единственным выходом исправить эту ситуацию является система «теплый пол». Как сделать в каркасном доме теплые полы, и что необходимо предусмотреть при их обустройстве?

Особенности монтажа теплого пола в каркасном доме

Существует два вида теплого пола:

  • водяной, где обогрев пола осуществляется теплоносителем, циркулирующим по трубам;
  • электрический, предусматривающий укладку электрических нагревательных элементов, излучающих тепло.
    Электрический и водяной теплые полы
    Электрический и водяной теплые полы

В каркасном доме, возведенном на сваях, так же, как и в любом другом строении, можно сделать обогрев путем монтажа любой из этих систем. Однако если дом стоит на сваях, технология утепления и монтажа системы «водяной теплый пол» будет несколько отличной. Очень важно еще на стадии произведения расчетов изолировать все холодные зоны, проведя тщательную герметизацию щелей и стыков.

Водяной теплый пол в каркасном доме

Выбор системы теплого пола в каркасном доме на сваях зависит от различных факторов, к числу которых относится следующее:

  • климатическая зона;
  • геологические особенности местности;
  • конструктивные особенности дома;
  • расчеты теплопотерь.
    Деревянная система теплого водяного пола
    Деревянная система теплого водяного пола

Самым эффективным и экономичным в плане расходования энергоресурсов станет водяной теплый пол. Хотя изначально его обустройство потребует значительных финансовых затрат на закупку материалов, в дальнейшем он сполна способен себя окупить незначительным расходованием энергии.

Если по каким-либо причинам устройство водяного теплого пола в каркасном доме невозможно, можно сделать электрический вариант обогрева.

Этапы монтажа водяного теплого пола

Монтаж водяного теплого пола в каркасном доме на сваях может производиться несколькими способами:

  • монтажом контура труб в плавающую стяжку;
  • на деревянный настил.
    Устройство легкого теплого пола по перекрытиям
    Устройство легкого теплого пола по перекрытиям

Установка водяного теплого пола в плавающую стяжку

При таком способе водяной контур заливается слоем стяжки толщиной 5 см. Ее вес составит порядка 300-600 кг/м², поэтому, прежде всего, следует убедиться, что каркас дома способен выдержать такую нагрузку.

Схема стяжки для водяного теплого пола
Схема стяжки для водяного теплого пола

Далее черновое основание пола покрывается слоем гидроизоляции, в качестве которой чаще всего выступает полиэтиленовая пленка. Этот материал в пироге теплого пола выполняет две функции:

  • исключает возможность впитывания деревянным основанием пола влаги из бетона;
  • препятствует сцеплению стяжки с черновым полом.
    Черновой пол со стяжкой
    Черновой пол со стяжкой

Пленку необходимо стелить с напуском на стены, равным 15 см. К стенам ее крепят монтажным скотчем. Если гидроизоляционный материал укладывается внахлест, места стыков также проклеиваются монтажным скотчем.

Сверху на пленку укладывается слой теплоизоляции в виде плит пенополистирола или рулонного утеплителя, и армирующая сетка. По всему периметру помещения проклеивается демферная лента. Если площадь помещения превышает 40 м², его необходимо разделить на части, уложив несколько контуров труб. Для их разделения также применяется демпферная лента.

Способы укладки труб системы теплого водяного пола
Способы укладки труб системы теплого водяного пола

Трубопровод  системы «теплый водяной пол» может укладываться по любой схеме – змейкой или улиткой. Но учитывая конструктивные особенности дома на сваях, шаг укладки рекомендуется делать минимальным – не больше 10-15 см.

Трубы крепятся хомутами к армирующей сетке для того, чтобы в процессе заливки стяжки они не изменили своего положения.

После того как теплый водяной пол в доме полностью смонтирован, проводят опрессовку системы, позволяющую убедиться в исправности ее работы. Опрессовка проводится в течение суток, а стяжка заливается при сохранении давления в трубах.

Далее необходимо выставить маячки, которые послужат ориентиром в процессе заливки и выравнивания цементно-песчаной смеси. Смесь заливается от стены, расположенной противоположно двери. После того как смесь немного схватится, маячки удаляются, а образовавшиеся зазоры заливаются бетонным раствором. Излишки полиэтилена также обрезаются.

Как выставить маяки для стяжки
Как выставить маяки для стяжки

Дерево – это природный материал, который имеет свойство расширяться, ссыхаться и изменять свою форму и положение. А плавающая стяжка, не имеющая сцепления ни с полом, ни со стенами в доме, в процессе происходящих изменений не сможет повредиться.

Монтаж системы отопления водяного теплого пола
[ads-mob-1][ads-pc-1]

Монтаж водяного теплого пола на деревянный настил

На начальном этапе черновой пол в доме покрывается слоем полиэтиленовой пленки и фольгированного пенополистирола. Далее в досках выпиливаются желобки, в которые будут вставляться трубы. Из этих досок делается каркас водяного контура. Шаг укладки, как и в предыдущем случае, рекомендуется делать минимальным.

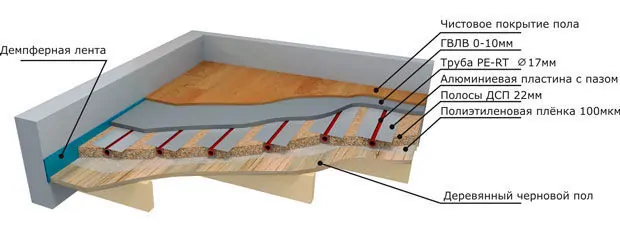

Монтаж теплого водяного пола в деревянный черновой
Монтаж теплого водяного пола в деревянный черновой

Поверх водяных контуров необходимо уложить лист металла, способствующего равномерному распределению тепла. А поверх металла пол закрывается листами фанеры или ОСП, на которое укладывается финишное покрытие пола. Как и в предыдущем случае, прежде чем укладывать чистовое покрытие, водяные контуры проверяются на работоспособность и отсутствие ошибок в процессе монтажа.

Этапы укладки электрического теплого пола

Существует несколько электрических вариантов теплого пола:

  • кабельные;
  • кабельные нагревательные маты;
  • инфракрасные маты;
  • инфракрасная пленка.
    Виды электрических теплых полов
    Виды электрических теплых полов

Монтаж каждого из этих видов имеет свои особенности. Кабельный теплый пол, как и водяной, можно сделать, поместив в бетонную стяжку, или уложив на деревянный настил. Инфракрасные варианты обогрева не требуют помещения в бетонную стяжку и могут укладываться непосредственно под чистовое покрытие.

Особенности монтажа кабельного теплого пола

Управление электрическим вариантом обогрева пола производится с помощью терморегулятора. Поэтому, прежде всего, необходимо подготовить для него место на стене. От пола его должно отдалять расстояние не меньше 30 см. Для терморегулятора в стене делается круглое отверстие, а ниже в стене штробятся каналы, куда будет уложен кабель. Если кабельный теплый пол монтируется в помещении с повышенным уровнем влажности, то терморегулятор желательно размещать за его пределами.

Стандартные схемы раскладки кабеля
Стандартные схемы раскладки кабеля

Черновая поверхность пола закрывается полиэтиленовой пленкой с напуском на стены и слоем теплоизоляции, поверх которых укладывается армирующая сетка. На армирующей сетке закрепляется кабель.

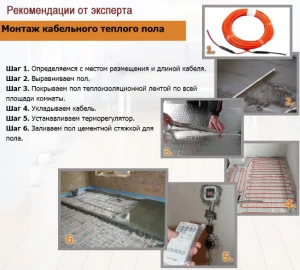

Монтаж кабельного теплого пола в каркасном доме
Монтаж кабельного теплого пола в каркасном доме

Далее следует подключить греющий кабель к терморегулятору и убедиться в работоспособности системы. Далее, как и в случае с водяным теплым полом, устанавливаются маячки, и заливается стяжка.

Греющий кабель в каркасном доме на сваях может быть уложен непосредственно на лаги, под которые укладывается слой гидро- и теплоизоляции с фольгированным слоем. В лагах делаются пропилы в местах, где должен проходить кабель. При этом кабель по лагам всегда укладывается змейкой.

Поверх теплоизоляции также укладывается армирующая сетка, а в пропилы укладывается фольга и кабель, закрепляемый на сетке хомутами. Сверху на лаги укладывается чистовое покрытие в виде листов фанеры или ОСП.

Особенности укладки греющих матов и пленки

Маты, как кабельные, так и инфракрасные, укладывают непосредственно на чистовой пол. Керамогранитную плитку можно укладывать на греющие маты, увеличив количество плиточного клея. А инфракрасную пленку рекомендуется предварительно накрыть листами фанеры.

Пирог теплого пола
Пирог теплого пола

Заключение

Очень важно при расчете теплого пола учитывать лишь полезную площадь помещения, которая определяется без учета мест расстановки крупной мебели и бытовой техники. Обогрев водяной системой «теплый пол» способен повредить мебель и вывести технику из строя. А установка крупногабаритной мебели в местах прокладки электрических элементов приведет к перегрузке системы и усилит возможность возгорания.
Схема установки водяного теплого пола в помещении
Схема установки водяного теплого пола в помещении

Монтаж греющих элементов в доме на сваях необходимо проводить с соблюдением требований к электромонтажу и технике пожарной безопасности.
[ads-pc-2][ads-mob-2]

Видео: Ванная комната в каркасном доме с системой теплого пола
