Техника самостоятельного подключения пленочного теплого пола

Инфракрасный пленочный теплый пол используется под разные типы декоративного покрытия – плитку, паркетную доску, линолеум и другие. Схема его укладки своими руками достаточно проста. Получить готовое напольное отопление можно за несколько часов.

Инфракрасный пленочный теплый пол под декоративные покрытия
Инфракрасный пленочный теплый пол под декоративные покрытия

Что представляет собой инфракрасный теплый пол?

Данный вид напольного отопления формируется из нагревательных элементов пленочного типа. Их изготовляют из полиэтилена. Внутри пленочный пол заполнен карбоновой пастой.

Устройство пленочного пола
Устройство пленочного пола

Отдельные нагревательные участки соединены между собой медными шинами, которые также впаяны в конструкцию. Когда пленочный пол подключают к сети, карбоновые элементы начинают выделять тепло. Образовавшееся инфракрасное излучение характеризуется длиной волны от 5 до 20 мкм.

Особенностью данной отопительной системы считается то, что она не пересушивает воздух, что наблюдается при использовании традиционных радиаторов. Создаваемая среда является максимально комфортной для человека.

Теплый воздух концентрируется на уровне до 1,5 м. Сверху температура немного ниже. Такие параметры воздуха считаются идеальными для пребывания человека.

Инфракрасный теплый пол под плитку

Также преимуществом данной системы является то, что произведенное ею инфракрасное излучение нагревает все окружающие предметы. Таким простым способом в несколько раз повышается ее эффективность. При этом полностью отсутствует негативное влияние на человека или домашних животных.

Укладка и подключение напольного отопления пленочного типа

Установить теплый пленочный пол своими руками не составит труда, если знать несколько секретов и следовать инструкции от производителей.
Пошаговая инструкция подключения пленочного теплого пола своими руками
Пошаговая инструкция подключения пленочного теплого пола своими руками

Подготовка основания

Пленочный пол можно укладывать на старое покрытие. В этом случае существуют лишь ограничения к качеству основания. Оно должно быть ровным, а перепады – не больше 3 мм. Если основание не соответствует стандартам, заливается тонкая стяжка.
Монтаж инфракрасного пленочного теплого пола DAEWOO
[ads-mob-1][ads-pc-1] На следующем этапе готовится место для установки терморегулятора. В стене на высоте 20-25 см от поверхности пола при помощи дрели со специальной насадкой проделывается отверстие глубиной 1-2 см (размер зависит от модели терморегулятора). От углубления прорезывается штроба, которая должна доходить до пола. В дальнейшем в образовавшуюся канавку будут укладываться кабели для подключения напольного отопления к сети и терморегулятору.
Как выглядит один из вариантов пирога инфракрасного подогрева пола
Как выглядит один из вариантов пирога инфракрасного подогрева пола

Также для получения эффективной системы под нагревательные элементы необходимо укладывать гидроизоляцию. Можно использовать обычную полиэтиленовую пленку толщиной не меньше 50 мкм. Во время укладки все стыки надежно герметизируют клейкой лентой.

После установки полиэтиленовой пленки производится монтаж теплоизоляции своими руками. Основой данного материала должна быть металлизированная лавсановая или полипропиленовая пленка. Использовать теплоизоляцию с покрытием из алюминиевой фольги недопустимо.

Расчет напольного отопления

Схема укладки своими руками инфракрасного отопления подразумевает:

  • нежелательно устанавливать пленочный теплый пол под массивную мебель, бытовые приборы;

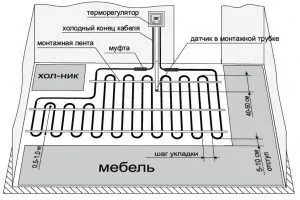

    Правильное подключение инфракрасного теплого пола в комнате с мебелью
    Правильное подключение инфракрасного теплого пола в комнате с мебелью
  • площадь, которую будут занимать нагревательные элементы, должна составлять не меньше 70%. При меньшем значении эффективность отопления будет небольшой;
  • перед монтажом термопленки составляют план размещения всех элементов. Ее разрезают своими руками по размеченным линиям, чтобы получить куски оптимального размера. Делать это в другом месте запрещено, поскольку можно повредить нагревательные элементы;
  • первая полоса термопленки должна размещаться на расстоянии 10 см от стены.

Устройство напольного отопления

Схема укладки и подключения нагревательных элементов своими руками выглядит следующим образом:

  • Монтаж термопленки происходит по направлению к стене, где будет размещаться терморегулятор. Какой стороной ее укладывать – не зависит от производителя или мощности нагревательных элементов. Любая термопленка устанавливается медной полосой вниз. Отдельные полосы не должны находить друг на друга.

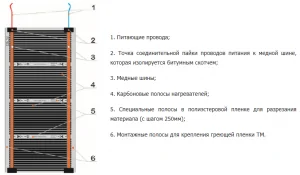

    Устройство греющей плёнки
    Устройство греющей плёнки
  • Токоведущий провод зачищают на конце (8-10 мм). Подготовленный хвостик устанавливают внутрь контактного зажима.
  • Зажим вместе с проводами устанавливается на пленочный нагревательный элемент. Один его конец должен располагаться на медной шине, а второй – внутри конструкции. Для надежной фиксации используют плоскогубцы.
  • Изоляцию места обреза медной шины и место подключение электропровода проводят при помощи винил-мастичного скотча.
  • Количество мест соединения должно быть минимально, но для эффективной работы максимальная длина одной полосы – 8 м. Все элементы соединяются между собой параллельно.

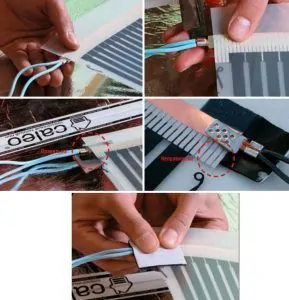

    В месте подключения проводов к зажимам приклеивается квадратик битумной изоляции с запасом сверху и снизу
    В месте подключения проводов к зажимам приклеивается квадратик битумной изоляции с запасом сверху и снизу
  • Перед подключением системы к терморегулятору производят ее испытание. Важно выяснить, какая нагрузка будет приходиться на прибор. Если она как минимум на 20% меньше, чем значение, которое указано в паспорте терморегулятора, можно продолжать монтаж напольного отопления.
  • Установка датчика температуры осуществляется под пленкой ближе к середине второй секции. Для его монтажа необходимо вырезать отверстие в теплоизоляционном материале и основании соответствующего размера. Для прокладки кабеля к терморегулятору также нужно сделать небольшую канавку.
  • Провода, через которые происходит подключение инфракрасного теплого пола к терморегулятору и сети, отводят к плинтусу. Это уменьшит уровень давления на них от напольного покрытия. Для их отвода в теплоизоляционной подложке делают неглубокую канавку. После укладки проводов их фиксируют скотчем. Около стены кабели не должны выступать за теплоизоляцию. Для этого на данном участке делают более глубокий желобок для их установки.
    Инструкция по монтажу нагревательной пленки
    Инструкция по монтажу нагревательной пленки
  • Нагревательные элементы подключаются к терморегулятору по тому же принципу, что и другие системы напольного отопления. Схема монтажа указывается производителем на корпусе прибора. Чаще всего к 1, 2 гнезду подключается кабель от сети, к 3, 4 – теплый пол, 6, 7 – датчик температуры. Заземляющие провода соединяются между собой клеммой.
  • После подключения всех элементов системы к терморегулятору запускают в работу теплый пол. Для тестирования отопления задают максимальную температуру, которая будет обеспечивать оптимальные условия в помещении. При таком режиме не должно происходить перегрева или искрения в местах установки контактов. Теплый пол должен иметь стабильную температуру по всей поверхности.

Если монтаж теплого пола своими руками прошла успешно, переходят к установке выбранного напольного покрытия. Под него обязательно укладывают полиэтиленовую пленку, чтобы защитить систему от влаги.
[ads-pc-2][ads-mob-2]

Видео: Подробная инструкция по установке инфракрасного пленочного теплого пола калео
