Предназначение опрессовки теплого пола

Установка водяного обогревательного контура включает такой этап как опрессовка теплого пола, который специалистами считается обязательным, поскольку в ходе его проведения выясняются возможные протечки системы. Выполняется процедура опрессовки непосредственно перед заливкой стяжки.

Опрессовка теплого водяного пола

Опрессовка теплого водяного пола

Что такое опрессовка и ее значение

Монтаж водяного теплого пола не может считаться полностью законченным, если не проведены контролирующие мероприятия по его качеству, которые носят название опрессовки. Выполняется она по определенному алгоритму под избыточным давлением и позволяет убедиться в герметичности соединений и отсутствии скрытых дефектов в трубах. Поэтому подходить к ее проведению своими руками следует ответственно.

Опрессовка теплого пола своими руками

После выполнения опрессовки появляется возможность исправить выявленные проблемы и убедиться в эффективности работы водяного контура еще до начала выполнения стяжки.

В зависимости от условий применяется три методики проверки работоспособности установленной системы:

  • вывод водяного контура на несколько дней на рабочий режим с горячей водой;
  • тестирование на повышенном давлении системы при холодном теплоносителе;
  • опрессовка воздухом.
    С помощью компрессора подается сжатый воздух и открывается спускной патрубок

    С помощью компрессора подается сжатый воздух и открывается спускной патрубок

Способ проведения опрессовки с использованием воды

Прежде чем выполнять опрессовку своими руками, необходимо установить на выбранное место коллекторный ящик и подключить смонтированные греющие водяные контуры.

Монтаж коллекторного шкафа

Монтаж коллекторного шкафа

Затем ведется заполнение контуров водой с подачи. Для этого на коллекторе обратки закрываются колпачки, а на подаче приоткрывается кран. Поступающей в трубы водой начинает вытесняться из них воздух с хорошо слышимым шипением через автоматический воздухоотводчик.

После этого открывается кран на обратке, чтобы также стравить воздух. Если контуров несколько, то действия повторяются с каждым из них, пока весь воздух не выйдет из системы. После этого следует перекрыть вентиль, находящийся на подаче на входе в коллектор.

Следующим действием становится открывание вентиля, расположенного перед обраткой.

Процесс опрессовки теплого пола

Процесс опрессовки теплого пола

  • Если выбран способ контрольной проверки в форме установки рабочих температур, то делать это нужно постепенно. Начальная температура теплоносителя в контуре должна составлять 20°С. Выждав несколько часов, ее поднимают еще на 5°С, внимательно контролируя состояние стыков, внешних поверхностей труб, соединений.
  • Если протечки появились, то вода из системы сливается и принимаются меры по устранению неисправностей. После этого вновь подается теплоноситель и при достижении проектной температуры система остается два-три дня. Определив после визуального осмотра отсутствие неисправностей, температура снижается, чтобы вода в системе была прохладной, и заливается стяжка.

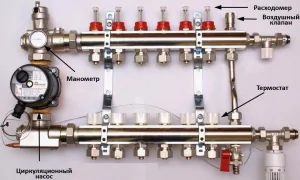

    Схема коллектора

    Схема коллектора

  • Второй метод базируется на создании избыточного давления. В этом случае после полного заполнения системы холодным теплоносителем создается давление, которое должно в 1,5–2 раза быть больше, чем рабочее. В таком состоянии водяной контур остается в течение суток. За это время выявляются места, где вода просачивается из-за дефектов самих труб или неплотных соединений. Устранение проблем проводится после сливания теплоносителя, а потом испытания повторяются.

Опрессовка воздухом

Методика проведения своими руками опрессовки с использованием воздуха обычно проводится, если по какой-то причине невозможно это сделать водой.

Последовательность выполнения:

Опрессовщик Ridgid 1460E

Опрессовщик Ridgid 1460E

  • Вначале необходимо проверить, герметично ли закрыты все краны, включая сливные и краны Маевского. Если на системе установлен автоматический воздухоотводчик, то он откручивается и на его место ставится заглушка.
  • Подключается механизм, создающий давление. Это может быть автомобильный насос, снабженный манометром, или компрессор. Для присоединения идущего от них шланга нужен штуцер и кран, установленный после него. Создаваемое в системе давление должно в 2–3 раза превышать рабочие значения.

Важно!

Создается избыточное давление в пределах от 4 до 5 атм только в трубах водяного контура. На участке от коллектора до котла этого делать нельзя, чтобы не повредить котел, который может быть не рассчитан на подобные нагрузки. Обычно максимум давления для отопительных агрегатов составляет около 3 атм, поэтому обозначенный участок труб проверяется отдельно при создании допустимого максимума.
  • После закачки воздуха до нужного по расчетам давления, кран закрывается. Система в таком состоянии оставляется на сутки. В течение этого времени ведется контроль за значениями давления, которое не должно падать, хотя незначительное снижение (≈ на 0,5 атм) все же может наблюдаться из-за остывания воздуха, немного нагревающегося во время закачки компрессором.
  • Чтобы обнаружить места с негерметичными соединениями, их покрывают мыльным раствором (можно взять средство, используемое для чистки стекол). Если появились пузырьки, значит, имеются неплотности, требующие устранения.
    Таблица соответствия разных единиц измерения давления для опрессовки

    Таблица соответствия разных единиц измерения давления для опрессовки

Если испытания прошли успешно, давление остается в системе, пока не будет залита полностью стяжка.

Опрессовка системы отопления воздухом

Подбор вариантов

Решая, каким способом лучше сделать опрессовку в конкретных условиях, необходимо учесть несколько факторов.

При применении для водяных контуров металлопластиковых труб целесообразно проводить испытание холодной водой, создавая давление с показанием в 6 бар. Выдерживается в таком состоянии система 24 часа. При сохранении давления неизменным трубы могут заливаться бетоном. Важно учитывать, что показания манометра во время обустройства стяжки не изменяются, то есть контур остается под давлением.

Таблица испытания труб системы теплого пола

Таблица испытания труб системы теплого пола

Если используются трубы, изготовленные из современного сшитого полиэтилена, то инструкция предусматривает, что давление, создаваемое в системе, должно в два раза превышать рабочие показатели, при этом оно не может быть меньше 6 бар. Спустя 30 минут, когда давление спадет, следует его восстановить до прежних значений.

Повторяется подобная процедура дважды. Затем давление доводится до первоначального значения, и система водяного пола оставляется на 24 часа. Она считается исправной и прошедшей испытание, если через сутки давление падает не более чем на 1,5 бар.

Иногда рекомендуется после тестового контроля холодной водой под давлением дополнительно проверить систему при максимальной температуре теплоносителя, осмотрев еще раз все соединения и убедившись в целостности труб. Температура поднимается плавно до нужного значения. Контуры в таком режиме должны находиться несколько суток. Если возникает необходимость, то соединения подтягиваются. Исправную систему можно заливать только после остывания, не снижая давление.

Таблица для определения давления воды в системе теплого пола

Таблица для определения давления воды в системе теплого пола

Если выбирать между способом проведения опрессовки водой или воздухом, то многие специалисты отдают предпочтение второму варианту. Считается, что в случае проведения опрессовки в теплый сезон есть риск, что до наступления холодов система, уже залитая стяжкой, еще не будет готова к эксплуатации. Поскольку в контурах находится вода, она может замерзнуть и нанести непоправимые повреждения. Воздух же без опасения в системе может находиться в любое время года.

Несколько советов

Технические мероприятия по промывке систем отопления

Технические мероприятия по промывке систем отопления

При опрессовке с использованием повышенного давления существует опасность, что трубы могут быть вырваны из гнезд, если применялись монтажные ленты. Чтобы избежать этого, следует заранее с определенным шагом поставить маяки для стяжки и зафиксировать их локальными участками раствора.

После затвердевания образуется каркас, дополнительно удерживающий трубы. Если в процессе монтажа контур привязывался к сетке, то проводить дополнительных укрепляющих мероприятий не нужно.

Перед заливкой во время опрессовки в систему теплоносителя, трубы следует промыть, используя проточную воду. Это позволит удалить из них возможные загрязнения. Для промывки контур несколько раз заполняется и сливается. Окончанием процедуры считается появление на выходе абсолютно чистой жидкости.
