Самодельные козлы для распиливания дров

Внимание! Это средство спасло мой брак, благодаря нему я почувствовал себя снова молодым. Нужно было всего лишь... Читать далее...

козёл самодельный

Козёл самодельный

Козлы для распиловки дров – какими характеристиками отличается это классическое приспособление, и каким образом его можно изготовить самостоятельно.

Сборка козла

Сборка козла

Станок, как и любой распилочный агрегат, делается последовательно. Подготовительные работы начинаются из создания чертежа и наброски размеров. На схеме указываются точные размеры даже самых меленьких деталей: дюбелей, шайб и других соединительных элементов.

Только тщательно проработанная схема позволит избежать доработок и значительно ускорит сборку.Правильно подобранные размеры материалов на чертеже позволяют сконструировать устойчивую, легкую и удобную станину для распилки дерева. При создании чертежа обязательно учитывайте свои индивидуальные особенности и вид инструмента, с которым вы будете работать.

   Время и практика показали, что от высоты крепежей для фиксации бревна зависит скорость распиливания и энергетические затраты. Слишком высокое расположение бревна приводит к снижению скорости обработки. Слишком низкое расположение бревна увеличивает затраты энергии.

Оптимальная высота опоры для укладки бревна составляет 90 – 120 см. Именно такая высота позволяет трудиться с прямой спиной и без прикладывания больших усилий, в таком положении руки устают максимально медленно.

Конструкция козла зависит от типа применяемого инструмента для распилки дров. Например, распилка дров двуручной пилой требует наличия специального упора для свободной руки. Работая бензопилой, вы должны позаботиться о надежном креплении заготовки. Что касается современных инструментов по работе с бревнами, то они требуют много свободного места и надежного крепления.

Самостоятельное изготовление козла для работы с обычной пилой

Для изготовления приспособления нам понадобится

  • Отрезок бруска 100х100 для основы, длиной 1 метр;
  • 4 отрезка бруска 50х50 для ножек, диной 1 метр;
  • 2 отрезка бруска 50х50 для рожек, длиной 0,35 м;
  • 2 отрезка бруска 80х80 для усилителей под ноги, длиной 1,3 м;
  • Упаковка саморезов по дереву 45*100 мм;
  • Химические средства для обработки дерева и морилка.

Стоит отметить, что для изготовления козла своими руками необязательно покупать новые бруски, в качестве материалов подойдут старые, но еще годные доски.

Перечень необходимых инструментов

Необходимые инструменты

Необходимые инструменты

  • Строительный уголок;
  • Ножовка по дереву и металлу;
  • Обычный карандаш;
  • Стамеска;
  • Молоток;
  • Рулетка;
  • Крестовая и обычная отвертки;
  • Малярная кисточка.

Брус для основания размечается для 12-ти пропилов на равные части. После распиливания должно получиться 6 заготовок с глубиной реза 2,5 см. Они используются для ножек и рожек. Совет: выполняйте пропилы на 40-45 мм, это позволит установить между брусьями лучший натяг. Брусья с хорошим натягом увеличивают стойкость всей конструкции.

Пропилы обрабатываются стамеской, куда вставляются напиленные бруски необходимого размера. Если бруски плохо вставляются в пазы, то можно пристукнуть их молотком или своими руками. Готовая конструкция закрепляется саморезами и отставляется в сторону.

Т-образные соединения брусков

Т-образные соединения брусков

Бруски с сечением 80*80 понадобятся для установки усилителей под ноги. Они монтируются на каркас по диагонали. Приставьте их с обеих стороны к каркасу и отметьте необходимую длину. На этом этапе козлы для пилки дров лучше делать с напарником. Пока вы своими руками прибиваете диагональные крепления, ваш напарник держит каркас.

Готовую конструкцию необходимо обработать морилкой и химическими средствами. После обработки химическими средствами приспособление для распилки дров необходимо просушить на солнце в течение 2-3 дней. По истечении этого срока козел можно использовать.

Самостоятельная сборка козла для работы с двуручной пилой

Двуручная пила

Двуручная пила «Дружба»

Двуручная пила кардинальным образом отличается от обычной пилки. Для работы с таким инструментом требуется два человека, соответственно, конструкция козла отличается процессом сборки и видом используемого материала.

Х-образные стойки не годятся для работы с двуручной пилой, поскольку переменные усилия с двух сторон приводят к расшатыванию и опрокидыванию узких конструкций.

Стоит отметить, что Х-образные приспособления можно делать своими руками, только для их изготовления понадобится крепкая древесина с сечением 10 см. Нижняя опора традиционно делается на 20-30 см шире. Такая схема сборки увеличивает устойчивость и надежность стоек опоры.

Для работы с двуручной пилой все же лучше делать козел на трех ножках – с двумя в рабочей зоне и одной в хвосте. По бокам приспособления крепятся две деревянные плашки, которые используются в качестве опоры для свободной руки.

Изготовляем козел для работы с электрическим инструментом


Козлы для пилки дров своими руками
Электрическое оборудование и бензопила – это современный инструмент, который в несколько раз повышает скорость работы с деревом. Бензопилой распиливаются даже самые больше бруски и колоды всего за несколько секунд. Так как бензопила и электрический инструмент развивают большую мощность, то козел должен быть максимально прочным и безопасным.

Необходимо отметить, что традиционная Х-образная форма козла не годится для работы с мощным инструментом. Подобная форма сильно ограничивает количество доступных распилов.

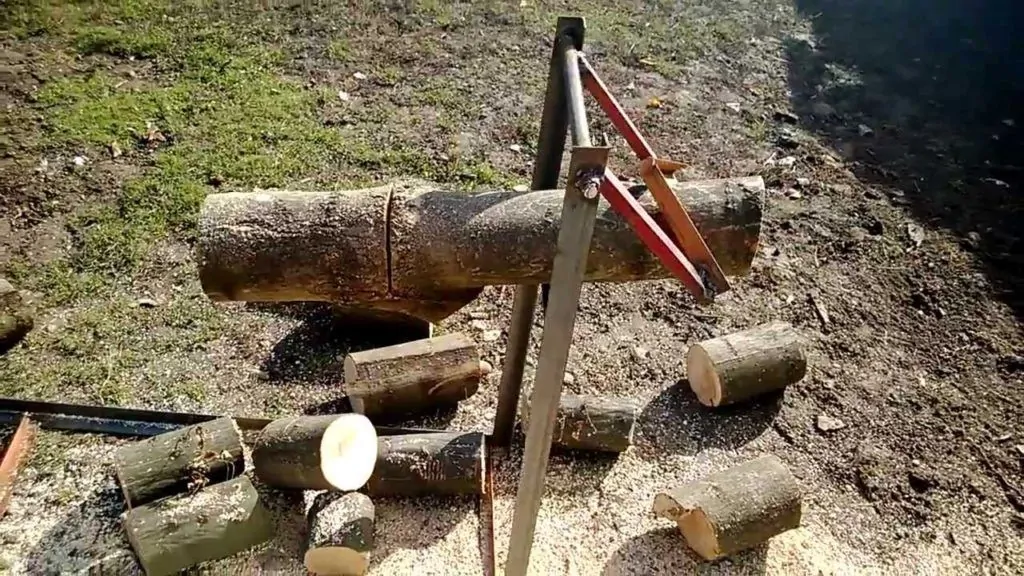

металлический фиксатор

Фиксатор для работы бензопилой

   Например, небольшую колоду будет сложно распилить пополам без дополнительных фиксаторов. Дело в том, что Х-образная форма козла имеет всего два крепления для бревна – спереди и сзади. Во время распилки заготовки посередине происходит провал бревна под своей тяжестью вниз, в результате чего зажимается лезвие пилы. Большие бревна нередко ставали причиной поломки бензопилы или электрического инструмента. Зажатая пила может нанести серьезный вред оператору пилы, вплоть до переломов или отрезанных конечностей.

Именно по этой причине необходимо изготавливать козлы из металла. Козлы для распиловки дров из металла легко изготавливаются своими руками в домашних условиях. Из инструментов вам понадобится сварка, болгарка, молоток, плоскогубцы и пилка по металлу. Что касается материалов, то в качестве основания для козла можно использовать подручные средства или приобрести на рынке следующие материалы:

  • 3 прямоугольника, длиной 1 – 1,3 метра для стоек;
  • 1 прямоугольник, длиной 3 метра для формирования опорных ножек;
  • Дополнительные материалы: металлические пластины, краска и щетка по металлу.

Если у вас дома нет болгарки, то попросите продавцов порезать заготовку для опорных ножек на 6 частей для боковых ножек и 1 центральную ножку. Не пытайтесь пилить металлические заготовки пилочкой для металла. Так вы потеряете много времени и сил.

Порядок действий при сборке металлического козла

  • Первым делом вам необходимо приварить в строго вертикальном положении 3 стойки к центральной ножке.
    Ножки козла

    Ножки козла

    Расстояние между вертикальными стояками не должно быть слишком большим, достаточно 40-50 см. Во время сварочных работ не забывайте про безопасность – на глаза надевайте специальные очки и не проверяйте руками без перчаток качество сварки;

К металлическому каркасу привариваются боковые ножки. Этот этап также не рекомендуется проводить в одиночку. Внимательно следите за тем, чтобы боковые ножки находились в одной плоскости и не отклонялись в сторону. По обе стороны каждого вертикального стояка привариваются две ножки. Количество боковых ножек у всей конструкции: 6 штук.

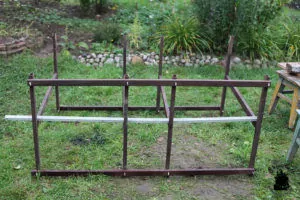

Козёл для распиловки

Козёл для распиловки

Привариваем металлические рожки сверху на вертикальные стояки. Угол наклона рожек не должен превышать 60 и быть меньше 40 градусов. Длина рожек: 20-30 см.

На этом этапе изготовление металлического козла для работы с бензопилой можно считать оконченным. Готовую конструкцию при желании можно покрасить. Металлический козел имеет массу достоинств во время работы с электрическим или бензиновым инструментом – он не приводит к зажиму лезвия между распиленными колодами. Такой тип устройства отличается высокой устойчивостью, за счет чего его можно использовать во время работы с двуручной пилой – дружбой.

Козёл для распиловки в сборе

Козёл для распиловки в сборе

Итоги

Козлы для работы с бревнами изготавливаются достаточно просто. В большинстве случаев все необходимые материалы для их изготовления уже имеются в домашнем хозяйстве. Простая конструкция и быстрый процесс сборки сделали козлы незаменимыми помощниками в распилке дров в домашних условиях.
